產品詳情
皮帶輸送機構件通過式拋丸機現場視頻！

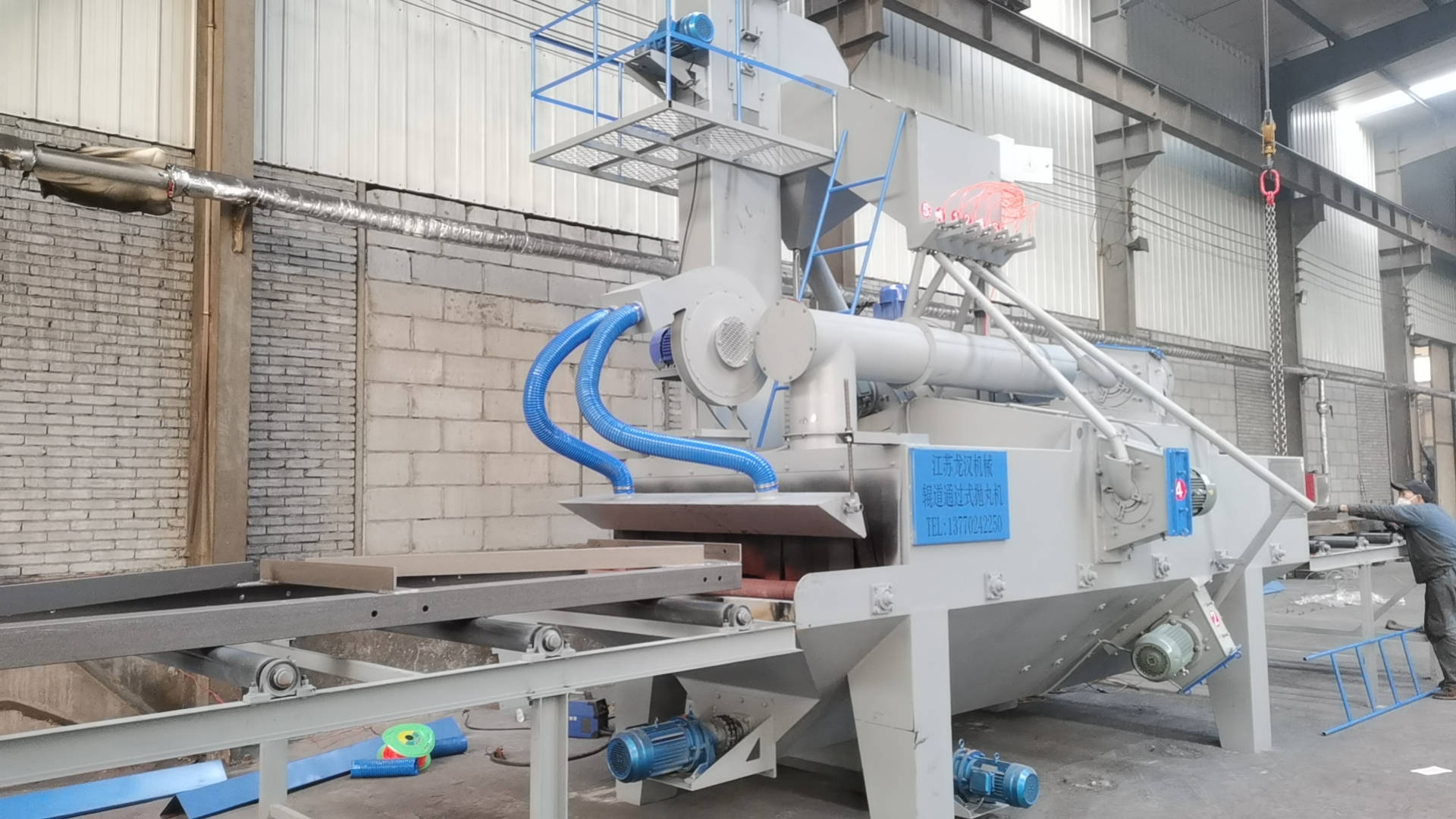

現場安裝圖集：
主要技術參數：
1、進料口尺寸：寬×高=1800×500mm
2、清理等級
國家標準：GB8923-88 A-B Sa2- Sa 2.5
3、工作速度
0.5-4m/min（變頻調速）
4、拋丸器
型 號 Q034
數 量 6臺
功 率 7.5kw×6=45kw
最大拋丸量 180kg/min×6=1080kg/min
5、除塵系統
型 號 LT-12
處理風量 12120m3/h
風機型號 4-72No.5A
功 率 11kw
濾筒數量 12件(φ325*900mm）
6、縱向螺旋輸送器
數 量 1臺
輸 送 量 65t/h
功 率 4kw
7、上橫向螺旋輸送器
數 量 1臺
輸 送 量 65t/h
功 率 3kw
8、上橫向螺旋輸送器
數 量 1臺
輸 送 量 65t/h
功 率 3kw
9、提升機
數 量 1臺
輸 送 量 65t/h
功 率 5.5kw
10、進料輥道輸送機
數 量 1臺
輥 距 1000mm
長 度 9000mm×2
輥道有效工作寬度 1500mm
擺線減速機功率 4kw（變頻調速）
11、拋丸室輸送輥道
輥 距 1000mm
輥道有效工作寬度 1500mm
12、設備能耗
設備總功率 75kw左右
壓縮空氣耗量 5~6m3/h
壓縮空氣壓力范圍 0.4~0.6MPA
輥道式拋丸清理機是將工件吊掛在輸送輥道上，輥道輸送系統將工件向前輸送，當工件進入清理室時，拋丸器開始順序工作。經過拋丸處理后，鋼材表面的氧化皮、污物及其它附著物被清理干凈，處理過的表面可達Sa2-2.5級。拋丸機的工作方式是連續循環進行的。
拋丸器拋出的丸粒經過循環處理系統收集、處理，繼續供拋丸器使用。循環系統的工作方式為：散落的彈丸經過下部縱向螺旋輸送機和斜坡輸送至斗式提升機，斗式提升機將丸料及雜物提升至清理室上部，由上橫向螺旋輸送器輸送給高效BE分離器，經過BE分離器處理后，灰塵和雜物與好的丸料分離，好的丸料進入儲料斗儲存，待供拋丸器使用。
為了處理拋丸除銹時產生的大量粉塵，該機配有高效新型的LT脈沖反吹清理濾筒式除塵器二臺，該除塵器體積小、除塵效率高、安裝維修方便，經其凈化后的空氣大大低于同行業煙塵排放標準。
★主要性能特點：
1、輥道變頻調速：變頻 ；
2、輥道輸送機構可正反運行；
3、配有10臺Q034高效拋丸器，拋丸量大，效率高；
4、除塵系統配有新型高效LT濾筒式除塵器二臺，除塵效率高、安裝維修方便；
5、拋丸室體采用型鋼、板材鉚焊結構，結構合理、強度高、剛性好；
6、室體內裝有軋制MN13耐磨護板，耐磨、耐沖擊、使用壽命長；
7、清理室門洞采用耐磨橡膠防護門簾，防止彈丸飛出；
8、設備采用手動控制；
9、設備設有安全防護裝置，確保安全有效工作。

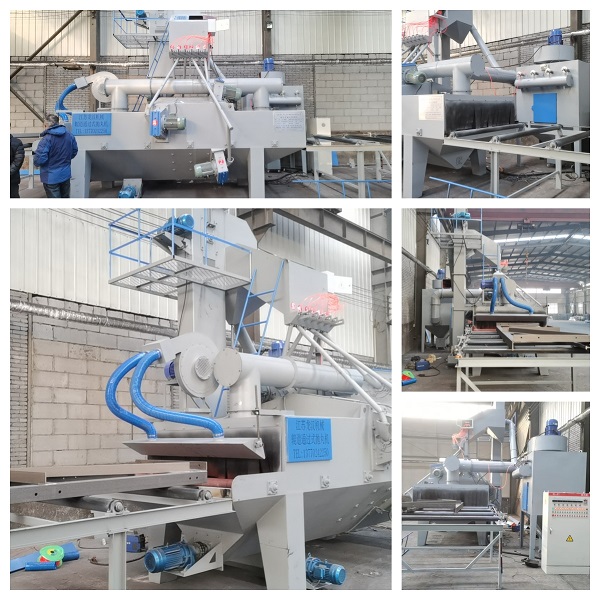

【龍漢鋼結構拋丸機現場安裝】：
