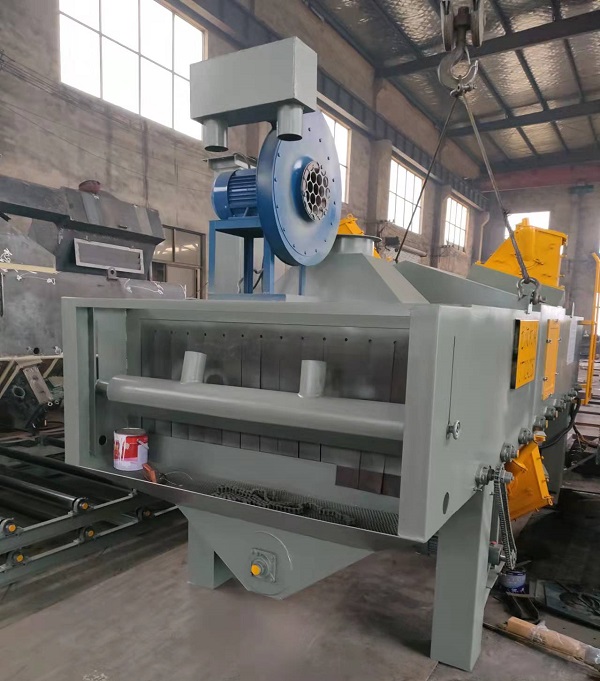

【HP1606鋼結構拋丸機圖集】：

輥道式拋丸清理機是將工件吊掛在輸送輥道上，輥道輸送系統將工件向前輸送，當工件進入清理室時，拋丸器開始順序工作。經過拋丸處理后，鋼材表面的氧化皮、污物及其它附著物被清理干凈，處理過的表面可達Sa2-2.5級。拋丸機的工作方式是連續循環進行的。

拋丸器拋出的丸粒經過循環處理系統收集、處理，繼續供拋丸器使用。循環系統的工作方式為：散落的彈丸經過下部縱向螺旋輸送機和斜坡輸送至斗式提升機，斗式提升機將丸料及雜物提升至清理室上部，由上橫向螺旋輸送器輸送給高效BE分離器，經過BE分離器處理后，灰塵和雜物與好的丸料分離，好的丸料進入儲料斗儲存，待供拋丸器使用。

為了處理拋丸除銹時產生的大量粉塵，該機配有高效新型的LT脈沖反吹清理濾筒式除塵器二臺，該除塵器體積小、除塵效率高、安裝維修方便，經其凈化后的空氣大大低于同行業煙塵排放標準。

★主要性能特點：

1、輥道變頻調速：變頻 ；

2、輥道輸送機構可正反運行；

3、配有10臺Q034高效拋丸器，拋丸量大，效率高；

4、除塵系統配有新型高效LT濾筒式除塵器二臺，除塵效率高、安裝維修方便；

5、拋丸室體采用型鋼、板材鉚焊結構，結構合理、強度高、剛性好；

6、室體內裝有軋制MN13耐磨護板，耐磨、耐沖擊、使用壽命長；

7、清理室門洞采用耐磨橡膠防護門簾，防止彈丸飛出；

8、設備采用手動控制；

9、設備設有安全防護裝置，確保安全有效工作。

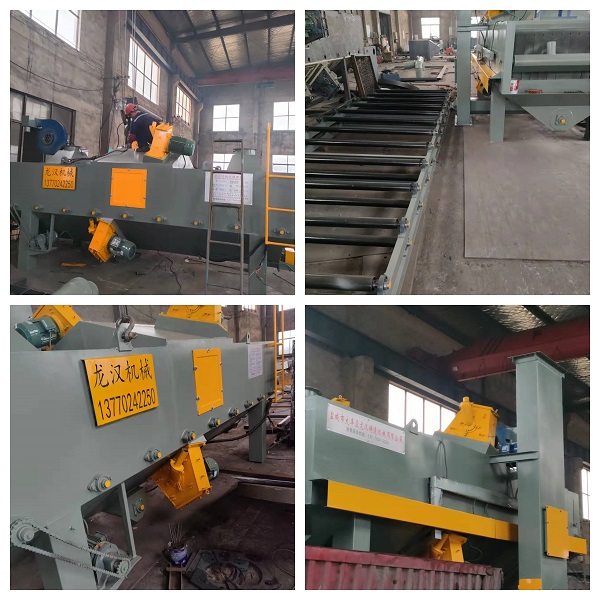

【龍漢鋼結構拋丸機現場安裝】：
